葉輪、葉輪密封環、泵體密封環、錐套、填料環、水封環、填料壓蓋、機械密封蓋、填料軸套、水軸承套、擋套、中間襯套的區別及應用？
作者：泵閥 來源：離心泵 發布時間：2026-03-10

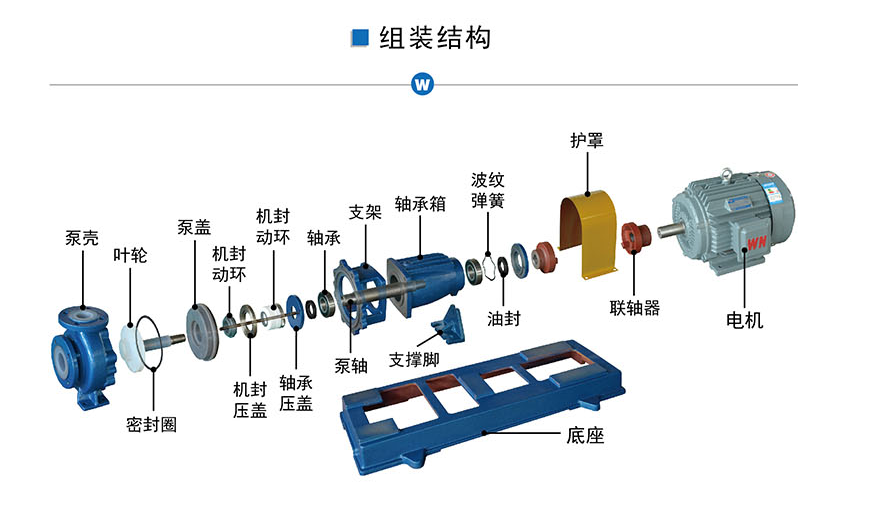

葉輪、葉輪密封環、泵體密封環、錐套、填料環、水封環、填料壓蓋、機械密封蓋、填料軸套、水軸承套、擋套、中間襯套、減壓襯套、密封壓蓋、壓蓋螺母、軸套螺母、葉輪螺母及放水旋塞等部件應采用耐腐蝕材料制成。這么多零部件，光看字都認識，就是不知道是啥玩意，此篇文章聚焦這里，仔細扒一扒！需要強調的是：這些部件共同構成了離心泵的核心工作系統。要理解它們的原理，可以將其分為四大功能系統：做功核心系統、動靜密封系統、軸向定位與支撐系統、以及輔助系統。
一、動靜密封系統這個系統處理兩種泄漏：“內漏”（高壓區向低壓區的回流）和“外漏”（液體泄漏到泵外或空氣進入泵內）。
1. 遏制“內漏”的部件葉輪密封環 / 泵體密封環核心原理：間隙密封與節流。它們是一對精密配合的環，分別安裝在葉輪入口外緣和對應的泵殼上。兩者之間形成一道極窄的、均勻的環形間隙。其原理是：利用流體通過微小間隙時產生的巨大局部阻力（節流效應）來極大限制高壓液體（從葉輪出口）向低壓區（葉輪進口）的回流量。這保證了泵的容積效率。它們被設計為可更換的“磨損副”，保護更昂貴的葉輪和泵體。
2. 遏制“外漏”的部件（軸封）軸封有兩種主流形式，原理迥異：
A. 填料密封系統填料環核心原理：徑向壓縮與自潤滑。柔軟的填料（通常為浸油或石墨編織物）被填入“填料函”腔室，包裹在泵軸（或軸套）上。當擰緊填料壓蓋時，填料在徑向被壓縮，緊密貼合軸表面，形成迷宮式阻隔，從而實現密封。允許有極少量液體滲出，以潤滑和冷卻填料與軸之間的摩擦副。水封環核心原理：壓力隔離與潤滑冷卻。它被精確安裝在填料函中部，其外圓槽口對準泵體上的沖洗液接口。引入的潔凈壓力水（高于泵內壓力）進入水封環，其作用有二：一是阻止泵內液體外漏，二是潤滑冷卻填料，并防止空氣被吸入（當泵內為負壓時）。
B. 機械密封
系統機械密封核心原理：端面貼合與液膜潤滑。由靜環（固定在機械密封壓蓋上）和動環（隨軸旋轉）兩個極其光滑、平坦的端面在彈簧力（和介質壓力）下緊密貼合，形成一個極窄的、穩定的液膜間隙。這層液膜同時起到潤滑和輔助密封的作用，從而實現幾乎零泄漏的密封。機械密封壓蓋是安裝整個機械密封組件的外殼。通用保護件：填料軸套 / 軸套核心原理：犧牲保護與耐磨性。安裝在泵軸與填料或機械密封摩擦的部位。其原理是作為一個可更換的、耐磨的“犧牲層”，保護更昂貴、更核心的泵軸免受磨損。磨損后只需更換軸套，成本遠低于更換或修復泵軸。
二、做功核心系統
葉輪核心原理：能量轉換與離心力。葉輪是泵的“心臟”。其工作原理基于牛頓第二定律和離心力。電機驅動泵軸帶動葉輪高速旋轉，葉輪流道中的液體在葉片的推動下隨之旋轉，獲得動能和速度。同時，在離心力的作用下，液體被從葉輪中心（進口）甩向邊緣（出口），動能進一步轉化為壓能。因此，葉輪是將原動機的機械能轉換為液體動能和壓能的核心部件。
